    AutoCAD Mechanical'a Geçmeniz için 10 Neden

    Çizim alanında endüstri standardı olmuş AutoCAD yazılımını uzun süredir kullanıyor ya da kullanmışsınızdır. Bu durumda, komutların tam olarak nerede bulunduğunu biliyor, menüleri tanıyorsunuzdur. Bu durumda, yazılıma yeni özellikler eklemenin amacı ne diye düşünüyorsunuzdur. Aslında yanıt oldukça basit: AutoCAD'in özel gereksinimleri karşılayacak şekilde özelleştirilmesi. Aşağıda, 2B mekanik çizim yapan kullanıcıların AutoCAD Mechanical yazılımına neden geçmeleri gerektiği anlatılıyor.

    1. Kullanımı Kolay, Zaman Kazandıran "Power" Komutları:
      AutoCAD Mechanical'i kullanmak, AutoCAD kullanmak gibidir; farklardan birisi AutoCAD'e eklenen oldukça pratik komutlardır. Böylece, çizim hızınızı artırabilir ve verimliliğini yükseltebilirsiniz.
    2. Katman Yapısı ve Gelişkin Görüntüleme:
      Taramalar, merkez doğruları, ölçüler... mekanik çizimlerde tüm bunlar farklı renklerde, çizgi tipleriyle çizilir. AutoCAD Mechanical akıllı bir katman sistemi ile bu sorunu ortadan kaldırır.
    3. Kolay Montaj Düzenleme ve Akıllı Detaylar:
      AutoCAD Mechanical, bir montajın detay resimlerinin hızlı ve ilişkisel olarak oluşturulmasını sağlar.
    4. Tüm Tasarım Verilerinin Organize Edilmesi ve Paylaştırılması:
      AutoCAD Mechanical, malzeme listeleri yardımıyla verilerin kolaylıkla organizasyonunu ve paylaştırılmasını sağlar.
    5. Daha İyi Ölçülendirme:
      Çizimin doğru bir şekilde ölçülendirilmesi oldukça zaman alıcı bir süreçtir. AutoCAD Mechanical'in ölçülendirme özellikleri bu işi sizin için yapar.
    6. Akıllı Semboller ve Notasyonlar:
      AutoCAD Mechanical, konstrüksiyon resimlerinde gerekli olan tüm makina mühendisliği sembollerini ve notasyonları içerir. Herşey standartlara uygundur.
    7. Standart Parçalar:
      AutoCAD Mechanical birçok uluslararası standartta yüzbinlerce standart parça içerir.
    8. Makina Elemanları:
      AutoCAD Mechanical, miller, zincir ve kayışlar, yaylar ve kam profillerin oluşturulması için özel araçlar sunar.
    9. Mekanik Hesaplamalar:
      AutoCAD Mechanical birçok mekanik hesaplama aracı içerir.
    10. Uyumluluk:
      AutoCAD Mechanical, AutoCAD ile oluşturulmuş DWG dosyaları ile aracısız çalışır, çünkü aynı dosya formatını kullanır.

    Başa dön

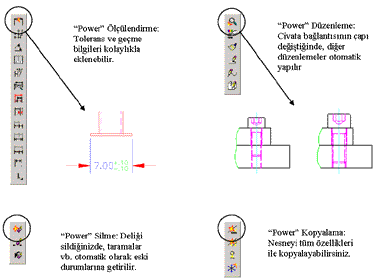

    1. Kullanımı Kolay, Zaman Kazandıran "Power" Komutları

    AutoCAD Mechanical içindeki "Power" komutları gücünüze güç katar. Bu komutlar, her hangi bir nesneyi düzenlemenizi, kopyalamanızı, güncellemenizi sağlar. Ve bunlar tüm nesnelere uygulanabilir.

    Ölçüleri, taramaları ya da standart parçaları düzenlemek istiyorsanız, bunlara çift tıklamanız yeterlidir. AutoCAD Mechanical doğrudan, o nesnenin düzenlenebileceği ilgili diyalog kutusu açılır.

    AutoCAD Mechanical ile nesne-tabanlı bir sisteme geçiyorsunuz. Bu sayede de hızınız artıyor. Yapılan hesaplara göre, AutoCAD Mechanical tasarım ve düzenlemelerde %50'lilik bir zaman kazancı sunmaktadır. "Power" komutları bu zaman kazancını sağlayan araçlardandır.

    AutoCAD Mechanical

    Başa dön

    2. Katman Yapısı ve Gelişkin Görüntüleme

    Mekanik tasarımlarda birçok detay bulunur. Nesnelerin görünüşü katmanlar ile kontrol edilir. Taramalar, merkez doğruları, ölçüler, yani herşey belirli bir katmanda bulunmalı, belirli bir renk ve çizgi tipi ile çizilmeli. İşte AutoCAD Mechanical bu işi sizin için yapar.

    AutoCAD Mechanical'in akıllı katman sistemi sayesinde, nesneler çizime yerleştirildiklerinde otomatik olarak kendi katmanlarına atılır. Böylece hepsinin rengi ve çizgi tipi otomatik olarak tanımlanmış olur.

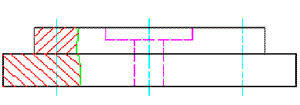

    Örneğin, aşağıdaki basit plaka çizimini düşünün. Çizimde beş farklı çizgi tipi bulunuyor: Sürekli ve gizli çizgiler, merkez doğruları, taramalar ve kısmi kesit eğrileri. AutoCAD Mechanical'da katmanları bir kere seçemeniz yeterli olur. Taramalar, merkez doğruları, kısmi kesit eğrileri otomatik olarak kendi katmanına atılır. Diğer CAD sistemlerinde en azından dört kere katman değiştirmeniz gerekir. Çizimin karmaşıklaştığı durumlarda bunun ne kadar zaman kaybettirici olacağını düşünün.

    Ayrıca, gelişkin görüntüleme araçları ile üst üste gelen nesnelerin görüntülenmesi gibi işlemler, mekanik çizimlerinizin olması gerektiği ile oluşturulmasını sağlar.

    AutoCAD Mechanical

    Bu basit çizimde 5 farklı çizgi tipi bulunuyor. Fakat AutoCAD Mechanical ile bir kere katman değiştirmeniz yeterli.

    Başa dön

    3. Kolay Montaj Düzenleme ve Akıllı Detaylar

    AutoCAD Mechanical büyük ve karmaşık montajların düzenlenmesini kolaylaştıran araçlar içermektedir. Bunlardan birisi de katman grupları. Katman grupları ile montajın bileşenleri ya da farklı bölümleri gruplanarak tutulabilir. Böylece, karmaşık bir montajdaki bir grubu tek bir komut ile seçmek, kopyalamak, yerini değiştirmek olanaklı olur.

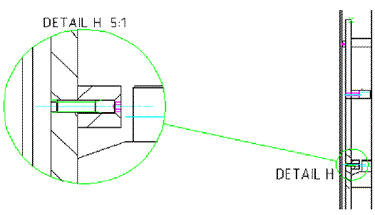

    Bir başka gelişkin araç da detay alma özelliği. Yapmanız gereken detay merkezi ve alanını tanımlamak, ölçeği girmektir. Gerisini AutoCAD Mechanical halleder. Belirtilen alan içindeki nesneler kopyalanır ve tanımlanan ölçek ile ölçeklendirilir. Üstelik detaylar ilişkiseldir: Tüm değişiklikler detaya yansır.

    AutoCAD Mechanical

    İlişkisel detay özelliği

    Başa dön

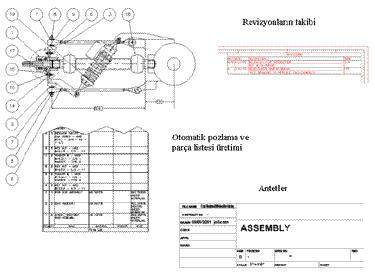

    4. Tüm Tasarım Verilerinin Organize Edilmesi ve Paylaştırılması

    AutoCAD Mechanical, şirket verilerinin kullanımını ve organizasyonunu basitleştirmektedir. Standart çizim sınırları ve antetler yazılımın içinde sunulmaktadır. Antet bilgileri, bir diyalog kutusu yardımıyla kolaylıkla girilir. Ayrıca, şirket gereksinimleri doğrultusunda antetler, şablonlar, çizim sınırları hazırlanabilir. Örneğin, antete şirketinizin logosunu mu eklemek istiyorsunuz? Bir kere bu işlemi yaptıktan sonra, bu anteti tüm çizimlerinizde kullanabilirsiniz.

    AutoCAD Mechanical'in gücü ve yetenekleri özellikle detay konularda ortaya çıkıyor; örneğin pozlama ve parça listesi üretimi bunlardan bazılardır. Pozlama otomatik olarak yapılır ve düzgün bir şekilde çizime yerleştirilir. Benzer balonlar gruplanabilir. Daha sonra tek bir komutla parça listesi çıkartılır ve çizime yerleştirilebilir.

    AutoCAD Mechanical verilerini diğer CAD sistemlerine gönderebilirsiniz. Autodesk'in DWG ve DXF formatlarının yanında, IGES çevirici ile çizimler diğer CAD sistemlerine aktarılabilir.

    AutoCAD Mechanical

    Başa dön

    5. Daha İyi Ölçülendirme

    AutoCAD Mechanical içindeki "Power" Ölçülendirme mekanik çizimlerdeki gereksinimlere göre düzenlenmiştir. Sembollerin eklenmesi, tolerans ve geçme bilgilerinin tanımlanması bu komut içerisinde yapılır.

    Otomatik ölçülendirme seçilen nesnelerin istenen şekilde ölçülendirilmesini sağlar. Ölçüler arasındaki mesafeler aynı tutulur. Aradan bir ölçünün silinmesi durumunda kalanların yerleri otomatik olarak ayarlanır. Ölçü değerleri değiştirilerek, nesnenin boyutları da ayarlanabilir.

    Herşey standartlara uygun olarak yapılır. Önemli olan hangi standardı seçtiğinizdir. ISO, DIN, JIS, BS, ANSI... AutoCAD Mechanical tüm bunları ve fazlasını içerir.

    Geçme listeleri, delik tabloları gibi araçlar ile çizimlerin doğru bir şekilde dokümante edilmesi sağlanır. Ölçülendirmeler ve detaylandırmalar hatasız olarak gerçekleştirilir. Ayrıca, AutoCAD Mechanical'in sunduğu kütüphane özelliği ile, kullanıcı tanımlı parçalar ve nesnelerin tüm çizimlerde kullanılması ya da paylaştırılması olanaklı olur.

    AutoCAD Mechanical

    Başa dön

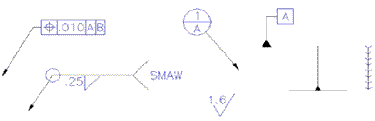

    6. Akıllı Semboller ve Notasyonlar

    AutoCAD Mechanical mekanik çizimlerde kullanılan yüzey pürüzlülüğü, kaynak, geometrik tolerans gibi sembolleri içermektedir. Tüm semboller standartlarr uygun olarak çizilir. Fakat, kendi şirket standardınızı da tanımlayabilirsiniz. Semboller kontura bağlanır. Konturun yeri değiştiğinde, sembolün de yer otomatik olarak ayarlanır.

    Ayrıca, AutoCAD Mechanical, yardımcı çizim nesneleri, merkez doğruları, kesit eğrileri, pah ve yuvarlamalar ile araçlar sunmaktadır.

    AutoCAD Mechanical içindeki taramalar da akıllı nesnelerdir. Örneğin, tarama sınırları içinde merkez doğrusu var ise, bu tarama sınırı olarak alınmaz.

    AutoCAD Mechanical içindeki ölçek özellikleri çiziminizi sürekli olarak doğru ve hatasız oluşturulmasını sağlar. Örneğin, çizimin ölçeğini değiştirdiğinizde, AutoCAD Mechanical otomatik olarak, yazı yüksekliklerini, ölçü çizgileri arasındaki mesafeyi ayarlar.

    AutoCAD Mechanical

    Başa dön

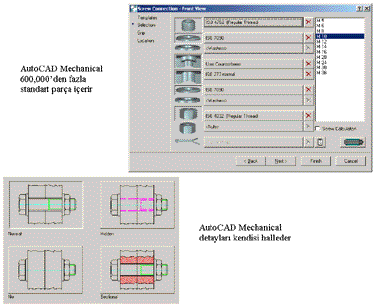

    7. Standart Parçalar

    AutoCAD Mechanical, mekanik tasarım ve mühendisliğe yönelik olarak standartlara uygun standart parçalar içermektedir.

    Örneğin bir civata bağlantısına bakalım. Diyalog kutusunu kullanarak, civata bağlantısını oluşturan elemanları - civata, rondela, somun gibi - seçiyorsunuz. Delikler otomatik olarak oluşturulur. Havşa derinlikleri de dahil olmak üzere. Ayrıca, civata bağlantısının yerleştiği yerde tarama var ise, bunlar otomatik olarak gizlenir.

    Bu civata bağlantısını daha sonra değiştirmek de oldukça kolaydır. Yapmanız gereken, civata bağlantısına çift tıklamaktır. Karşımıza, civata bağlantımızın özellikleri çıkar. Şimdi istediğimiz değişiklikleri yapabiliriz.

    AutoCAD Mechanical 600,000'den fazla standart parça içermektedir; bunlar DIN, ISO, ANSI, BS, JIS... standartlarına uygun olarak çizilir. Bağlama elemanları dışında, mil parçaları, çelik profiller, delikler ve daha birçok parça bulunur.

    AutoCAD Mechanical

    Başa dön

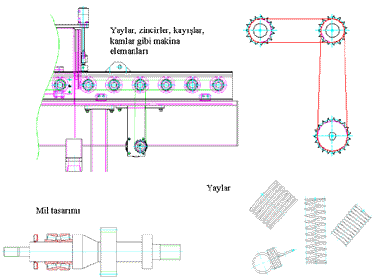

    8. Makina Elemanları

    Birçok tasarımda, miller, zincir ve kayışlar, yaylar gibi makina elemanları bulunur. AutoCAD Mechanical bu makina elemanlarının akıllı bir şekilde oluşturulmasını ve çizime yerleştirilmesini sağlar.

    Mil Tasarım özelliği, millerin tasarımı için ideal bir çözümdür. Miller bir diyalog kutusu yardımıyla çizilir. Üzerine standart parçalar eklenir. Rulmanlar, kamalar, yağlama kanalları ve keçeler, punto delikleri, dişlileri, mil somunları, segmanlar, tespit burçları gibi parçalar kullanılabilir. Daha sonra, mili etkileyen kuvvetler ve burulmalar tanımlanarak, moment ve eğilme, gerilim hesaplamaları yapılır.

    Elbette, AutoCAD Mechanical ile oluşturulmuş olan miller de akıllı nesnelerdir. Herhangi bir yerine çift tıkladığınızda, mil tarsarımı diyalog kutusu açılır ve değişikliker kolayca yapılır.

    AutoCAD Mechanical ile değişik tipte - çekme, basma, burulma ve Belleville yayları - yaylar da çizime yerleştirilir.

    Bunların dışında zincir ve kayışların tanımlanması, kam profillerinin hesaplanması ve çizilmesi, diğer makina elemanları araçlarındandır.

    AutoCAD Mechanical

    Başa dön

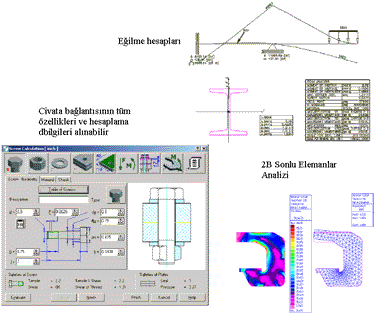

    9. Mekanik Hesaplamalar

    AutoCAD Mechanical değişik makina mühendisliği hesaplamaları içermektedir. Hesaplamalar yapılır ve sonuçlar çizime yerleştirilir.

    Kesitlerin eylemsizlik momenti, eğilmeleri kolaylıkla hesaplanır. AutoCAD Mechanical ayrıca, mil hesaplamaları da içermektedir. Mile etkiyen kuvvetler ve burulmalar tanımlanır; sonuçta eğilme, moment, gerilim değerleri alınır.

    Civata bağlantılarının, rulmanların ve yayların seçimi sırasında, hesaplamalar yaptırılarak, uygun elemanın araştırılması ve çizime yerleştirilmesi sağlanır. Hesaplama sonuçları sonrasında, çizime yerleştirilir.

    Ayrıca, 2B sonlu elemanlar analizi ile ilgili kolay kullanımlı bir araç da AutoCAD Mechanical'a eklenmiştir. Yapmanız gereken, destek ve kuvvetleri tanımlamaktır; gerisini AutoCAD Mechanical yapar.

    AutoCAD Mechanical

    Başa dön

    10. Uyumluluk

    Çizimlerinizi başka CAD sistemleri kullanan şirketler ile değiş tokuş etmeniz ya da paylaştırmanız gerektiği için, uyumluluk önemli bir konudur. AutoCAD Mechanical içinde IGES çevirici bulunmaktadır. Ayrıca, AutoCAD Mechanical'in dosya formatı DWG olduğu için, DWG ya da DXF ile de dosya alış verişi gerçekleştirilebilir.

    Bunun dışında, AutoCAD Mechanical dil çevirici özelliğini de içermektedir. Çizimlerinizi bir dilden diğerine tek bir komutla çevirebilirsiniz. Almanya'da müşterileriniz mi var? Yapmanız gereken standart yazıları bu özellik ile Almanca'ya çevirmektir; üstelik tek komutla.
