    AutoCAD Mechanical Verimlilik Kazancı

    Bu yazı, mekanik tasarımcıların AutoCAD yerine AutoCAD Mechanical kullandıklarında sahip olacakları verimlilik artışını incelemektedir. Bu amaçla, sağda görülen çizim kullanılarak, 10 farklı tasarım işlemi araştırılmıştır. Bu tasarım işlemleri, basit merkez doğrularının çiziminden, güç iletim sistemi gibi karmaşık mühendislik işlemlerine kadar gitmektedir.

    Ayrıca yazımızın sonuna AutoCAD Mechanical’ın sunduğu ve AutoCAD’te olmayan bazı özellikleri listeledik.

    Araştırmanın sonuçları şunlardır:

    1. Mekanik tasarımlarda AutoCAD Mechanical kullanmak hız ve kolaylık sağlamaktadır:
      • AutoCAD Mechanical tasarım işlemlerini AutoCAD’e göre 4 kat daha hızlı gerçekleştirmektedir.
      • AutoCAD Mechanical mekanik tasarım için gerekli komut sayısını 5 kat kadar düşürmektedir.
    2. AutoCAD Mechanical tasarım değişikliklerinin gerçekleştirilmesinde büyük verimlilik kazançları sağlamaktadır:
      • Değişiklik işlemleri AutoCAD’e göre 8 kat daha hızlı gerçekleştirilmektedir.
      • AutoCAD Mechanical tasarım değişiklikleri için gerekli komut sayısını 3.5 kat kadar düşürmektedir.
    3. AutoCAD Mechanical çizimde hata olasılığını büyük oranda gidermektedir.
    4. AutoCAD Mechanical, standart parçalar, makina sistemleri ve mühendislik hesaplamaları söz konusu olduğunda verimliliği daha da artırmaktadır:
      • AutoCAD Mechanical, tasarım ve mühendislik işlemlerini AutoCAD’e göre 6 kat daha hızlı gerçekleştirmektedir.
      • AutoCAD Mechanical standart tabanlı tasarım için gerekli komut sayısını 3 kat kadar düşürmektedir.
    5. AutoCAD Mechanical standart tabanlı tasarım değişikliklerinin gerçekleştirilmesinde büyük verimlilik kazançları sağlamaktadır:
      • Değişiklik işlemleri AutoCAD’e göre 15 kat daha hızlı gerçekleştirilmektedir.
      • AutoCAD Mechanical tasarım değişiklikleri için gerekli komut sayısını 10 kat kadar düşürmektedir.
    6. AutoCAD Mechanical tasarım ve mühendislik işlemlerinde hata olasılığını büyük oranda gidermektedir.

    AutoCAD Mechanical Verimlilik Kazançları

    Aşağıda, mekanik çizimlerde bulunan tipik işlemleri göreceksiniz. Herbir tasarım işleminin AutoCAD Mechanical ve AutoCAD ile nasıl gerçekleştirildiğini karşılaştıracağız. Bu karşılaştırmalar, mekanik tasarım çizimlerinde AutoCAD Mechanical kullanmanın sizlere getireceği verimlilik kazançlarını gösterecektir.



    Katman Yönetimi

    AutoCAD Mechanical

    Yandaki basit silindir bağlantı elemanı, AutoCAD Mechanical’ın katman sisteminin sağlayacağı zaman kazançlarını göstermektedir. Çizimin bu bölümünde bulunan nesneler 5 farklı katmanda (nesne çizgileri, gizli çizgiler, merkez doğruları, tarama ve kısmi kesit eğrileri) yer alırlar. AutoCAD Mechanical’da farklı bir katmanı sadece bir kere seçemeniz yeterli olur. Herbir nesne otomatik olarak kendi katmanına atılır ve o katmanın özellikleri ile çizilir. AutoCAD Mechanical olmadan bu basit çizimde bile en azından dört kere katman değiştirmeniz gerekir. Daha karmaşık bir çizimde bu işlemin ne kadar zaman kaybettirdiğini tasavvur edebilirsiniz.

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Katman değişim sayısı 1 4
    Tasarım tamamlanma süresi 1 dakika 45 saniye 3 dakika
    Hata olasılığı Düşük Yüksek



    Merkez Doğruları ve Delik Dizileri

    AutoCAD Mechanical Silindir bağlantı elemanının üst ve yan görünüşlerinin tasarımı AutoCAD Mechanical’ın merkez doğruları ve delik dizileri araçları sayesinde kolaylıkla gerçekleştirilir. Parçanın dış konturlarının tamamlanmasından sonra her iki görünüşte deliklerin çizimi ve merkez doğrularının yerleştirilmesi AutoCAD Mechanical ile 2 komutta yapılır. AutoCAD Mechanical olmadan en azından 8 komuta gereksinim vardır.

    AutoCAD Mechanical olmadan tek bir merkez doğrusunun tasarımı bile üç aşamada gerçekleştirilir: Katmanın değiştirilmesi, doğrunun yaratılması ve doğrunun deliğin ötesine uzatılması. AutoCAD Mechanical’da bu işlem tek bir komutta gerçekleştirilir: Merkez doğrusu komutuna girin, katman değişimi ve doğruların uzatılması otomatik olarak yapılır.


    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Herbir merkez doğrusu için işlem sayısı kazancı 2 Yok
    Herbir merkez doğrusu için zaman kazancı 15 saniye Yok
    Tasarımın tamamlanma süresi 55 saniye 170 saniye

    Üzerinde çalıştığımız çizimde 1,000’den fazla merkez doğrusu yer almaktadır. Herbir merkez doğrusu için 15 saniye kazandığımızı düşünürsek, AutoCAD Mechanical’ın merkez doğrusu komutu tek başına bize 4 saatten fazla kazandırır.

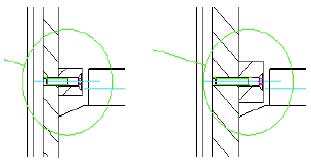

    Detay Görünüşler

    AutoCAD Mechanical

    AutoCAD Mechanical ile yandaki şekilde görüldüğü gibi, detay görünüşler tek bir komut ile yaratılır. AutoCAD Mechanical olmadan aynı detay görünüş için en azından 7 değişik komut kullanmak gerekir: çember çizmek, kopyalamak, kırpmak, silmek, ölçeklendirmek, yer değiştirmek, doğru çizmek, yazı yazmak.

    AutoCAD Mechanical ile bu işlem tek bir komut ile gerçekleştirilir. Yukarıdaki resimde görülen detayın oluşturulması sadece 45 saniye almıştır. AutoCAD Mechanical olmadan bu süre 5 katına çıkar!



    Değişikliklerin Yapılması

    AutoCAD Mechanical

    Orijinal geometride bir değişiklik yapalım; örneğin en sağdaki şekilde görüldüğü gibi plakaların kalınlaştırıldığını düşünelim. Elbette, detay görünüşte de bu değişikliklerin gerçekleşmesi gerekir. AutoCAD Mechanical’da detay görünüşün güncelleştirilmesi için, orijinal geometriyi sınırlayan çembere çift tıklayın ve “Detail View” diyalog kutusunu “OK” ile geçin. Detay görünüş 5 saniyeden az bir sürede güncelleşir.

    AutoCAD Mechanical olmadan, ya daha önce yarattığınız detayı silip yeniden tanımlamanız ya da detay görünüşte de orijinal geometride yaptığınız değişiklikleri yapmanız gerekir. İkinci yolu seçerseniz, doğru ölçekte çizim yapmaya dikkat etmeniz gerekir, aksi halde hatalar olacaktır. Yukarıdaki örnekte değişiklikler manuel olarak gerçekleştirilmiştir. Bu işlem 1.5 dakikada 5 komut kullanılarak gerçekleştirilmitir.

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Komut sayısı 2 En az 7
    Toplam süre 45 saniye 240 saniye (4 dakika)
    Değişikler için komut sayısı 0 (sadece çift-tıklamak) En az 5
    Değişiklik için toplam süre 5 saniye 90 saniye (1.5 dakika)
    Hata olasılığı Yok Yüksek



    Delik Tabloları

    AutoCAD Mechanical Delik tablolarının yaratılması AutoCAD Mechanical ile tek bir komutla gerçekleştirilir. AutoCAD Mechanical olmadan ise bu işlem 5 dakikada ve en az 8 komut ile yapılabilir. Ayrıca, delik özellikleri – X, Y kooridnatları, çap bilgileri – manuel olarak tanımlanacağı için hata olasılığı da artar.



    Değişikliklerin Yapılması

    AutoCAD Mechanical ile delik tablolarının değiştirilmesi oldukça kolay bir şekilde gerçekleştirilir. Örneğin, iki deliğin konumu değiştiğinde, çizimdeki delik tablosunu çift tıklatın ve böylece değişiklik otomatik bir şekilde güncelleştirilir. AutoCAD Mechanical olmadan ise bu süre delik başına en az 20 saniye tutacaktır.

    Ayrıca, AutoCAD Mechanical ile delik tablolarındaki bilgileri, istediğiniz gibi organize edebilirsiniz. Böylece hata olasılığını da ortadan kaldırmış olursunuz.

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Delik tablosunun tamamlanma süresi 30 saniye 326 saniye (5.5 dakika)
    Kullanılan komut sayısı 1 8
    Delik tablolarındaki değişikliğin güncellenmesi 8 Delik başına 20 saniye
    Delik tablolarındaki değişiklik için komut sayısı 0 (çift tıkla) 2
    Hata olasılığı Yok Yüksek

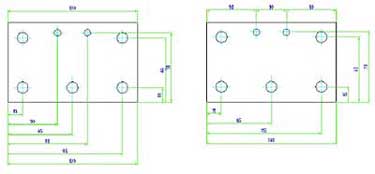

    Ölçülerin Düzenlenmesi

    AutoCAD Mechanical

    Ölçülerin temizlenmesi, ayarlanması ve istenen duruma getirilmesi AutoCAD Mechanical ile kolaylıkla gerçekleştirilir. Örneğin, aşağıda gösterilen resimlerdeki farklar, AutoCAD Mechanical ile AutoCAD’e göre iki kat daha hızlı gerçekleştirilmiştir.

    AutoCAD Mechanical olmadan, ölçülerde değişiklik yapmak için herbir ölçüyü yeniden tanımlamanız gerekir. Ayrıca, ilk ölçünün görünüşün konturundan otomatik olarak uygun bir uzaklıkta yerleştirilmesi de AutoCAD Mechanical olmadan gerçekleştirilemez.

    AutoCAD Mechanical, ölçü çizgilerinin otomatik olarak kırılmasını da sağlar. Bu özellikler zaman alıcı birçok işlemin kısa sürede gerçekleştirilmesini sağlar.

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Ölçü değişikliklerinin yapılma süresi 24 saniye 60 saniye
    Ölçüler doğru ofsette mi? Evet Her zaman değil
    Ölçü çizgilerinin kırılması 8 saniye 60 saniye
    Değişiklik olursa kırılmış ölçü çizgilerinin güncelleştirilmesi? Otomatik Manuel (zaman kaybettirir)



    Bağlantı Elemanları

    AutoCAD Mechanical

    AutoCAD Mechanical

    Sağdaki resimde görüldüğü gibi civata bağlantılarının ya da diğer bağlantı elemanlarının tanımlanması AutoCAD Mechanical ile tek komutla yapılır. Aynı sonucu elde etmek için AutoCAD’te en az 10 komut kullanmanız gerekir. Zamanın yarısı, doğru boyutun bulunması için harcanır, bazen hatalar olabilir; diğer yarısı da bağlantının çizilmesine gider.



    Değişikliklerin Yapılması

    AutoCAD Mechanical akıllı nesneler ile çalıştığından değişiklikler hızlı ve kolayca gerçekleştirilir. Örneğin, civata bağlantısının boyutunu değiştirmek için bağlantıya çift tıklayın ve diyalog kutusundan büyüklüğü değiştirin. AutoCAD Mechanical olmadan bu değişikliği yapmak, civata bağlantısının yeniden çizilmesini gerektirir.

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Civata bağlantısının çizim süresi 2 dakika 9 dakika 35 saniye
    Kullanılan komut sayısı 1 10
    Boyut büyüklüğü değişikliğinin süresi 37 saniye 9 dakika 6 saniye
    Boyut büyüklüğü değişikliğinden sonra güncelleme için kullanılan komut sayısı 0 10
    Hata olasılığı Yok Büyüklük seçiminde hatalar olma olasılığı yüksektir



    Kasnak ve Zincir Sistemi

    AutoCAD Mechanical

    Makinanın konveyör sistemi kasnak ve zincirler tarafından hareket ettirilmektedir. Sağdaki resimde, çizilmesi gereken kasnaklar ve zincir sistemi gösterilmektedir.

    Solda gösterilen kasnaklar ve zincirler ise AutoCAD Mechanical kullanılarak 2 komutla tasarlanabilir. Ayrıca kasnaklar arasındaki mesafe hesaplama yaptırılarak bulunmuştur (bir zincirde 38, diğerinde de 60 bakla).

    AutoCAD Mechanical olmadan, sadece kasnakların çizimi 9 komutla gerçekleştirilir.


    AutoCAD Mechanical

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Kasnak ve zincir sisteminin tamamlanması 3 dakika 52 saniye 27 dakika 50 saniye
    Kullanılan komut sayısı 2 9
    Zincir hesaplaması Evet. Hesaplama girilen bakla sayısına göre otomatik yapılır. Hayır. Hesaplama manuel ya da tahmini olarak yapılır.



    Civata Bağlantısı Hesaplamaları

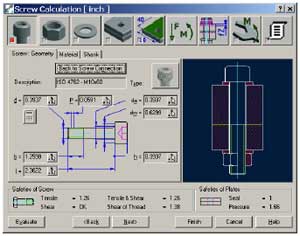

    AutoCAD Mechanical Yukarıda bir civata bağlantısının çizime ne kadar kolay yerleştirilebildiğini gördük. Gerçek bir tasarımda, çoğunlukla civata bağlantısının seçiminde bazı mühendislik hesaplamaları devreye girer.

    Örneğin, soldaki resimde birbirine bağlanmış plakalara düşey bir kuvvet etki etmektedir. AutoCAD Mechanical ile civata bağlantısının büyüklüğü tanımlanırken, yapılması gereken bu düşey kuvveti girmek ve hesaplamayı gerçekleştirmektir. AutoCAD Mechanical bu yükleme durumu için gerekli minimum çapı ve diğer hesaplama sonuçlarını diyalog kutusunda verir. Ayrıca daha detaylı hesaplamalar da yapılabilir (aşağıdaki diyalog kutusuna bakın).

    AutoCAD Mechanical AutoCAD Mechanical yoksa, o zaman hesaplama için makina mühendisliği el kitaplarını karıştırmanız gerekir. Bu işlem de zaman kaybettirir ve hata olasılığını artırır.


    AutoCAD Mechanical

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Doğru civata büyüklüğünün hesaplanması 10 saniye 10 dakika
    Hata olasılığı Yok Yüksek



    Çelik Profiller

    AutoCAD Mechanical Yan görünüşten de görebileceğiniz gibi, konveyör sistemi çelik profil parçalardan oluşan bir çerçeve üzerinde yer almaktadır. AutoCAD Mechanical’ın çelik profil desteği sayesinde bu parçalar kolaylıkla modellenir. Soldaki modelin tamamlanması için 3 dakika yeterlidir. AutoCAD Mechanical yoksa bu süre üç katına kadar çıkar.

    AutoCAD Mechanical

    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Delikler ve kaynaklar ile birlikte çerçevenin modellenmesi 3 saniye 8 dakika 54 saniye
    Kullanılan komut sayısı 5 8



    Kam Tasarımı

    AutoCAD Mechanical, kam tasarımı konusunda birçok araç sunuyor. Böylelikle lineer, plaka ve silindirik kamlarınızı kolaylıkla tasarlayabilirsiniz. İlgili tüm grafikler ve diyagramlar otomatik olarak üretilir ve çizime yerleştirilir. Bunlar, değişiklik durumlarında otomatik olarak güncellenir.

    AutoCAD Mechanical


    Verimlilik Kazancı

    İşlem AutoCAD Mechanical ile AutoCAD Mechanical olmadan
    Kam hesaplaması ve çizimi 45 saniye 19 dakika
    Hata olasılığı Yok Yüksek

    Yukarıda seçtiğimiz işlemler, bir mekanik tasarım ve çizim projesinde sıklıkla karşılaşılan işlemlerdir. Örneğin, bir çizimde yüzlerce ve belki daha da fazla civata bağlantısı bulunur. Dolayısıyla mekanik tasarımcıların gereksinim duyduğu işlevlerin onlara sunulması gerekir. İşte AutoCAD Mechanical, 2B tasarım ve çizim yapan makina mühendislerine ve teknik ressamlara yönelik günümüzün en iyi çözümüdür. Yukarıdaki basit işlemler bile, mekanik tasarımcıların çizim sürecini 4-15 kat arasında kısaltmaktadır.
